Co to jest krata pomostowa zgrzewana i jak powstaje?
Krata pomostowa zgrzewana powstaje przez połączenie płaskowników nośnych z poprzecznymi prętami skręcanymi metodą zgrzewania oporowego. W każdym punkcie styku, pod wpływem dużego prądu elektrycznego i siły docisku, materiał jest stapiany, tworząc jednolitą, nierozerwalną strukturę. Proces ten charakteryzuje się krótkim czasem zgrzewania i brakiem materiału dodatkowego, co przekłada się na precyzję i wysoką jakość połączenia. Technologia ta zapewnia bardzo wysoką sztywność i odporność na siły skręcające. Podstawowym surowcem jest stal konstrukcyjna S235JR, a ochronę przed korozją zapewnia cynkowanie ogniowe zgodne z normą PN-EN ISO 1461.
Gdzie najlepiej sprawdzają się kraty pomostowe zgrzewane?
Kraty zgrzewane najlepiej sprawdzają się w miejscach o dużym natężeniu ruchu, obciążeniach dynamicznych i wibracjach, gdzie stabilność konstrukcji jest priorytetem. Ich ażurowa budowa ułatwia utrzymanie czystości i nie blokuje przepływu światła. To czyni je idealnym wyborem dla wielu sektorów przemysłu. Najczęstsze zastosowania to:

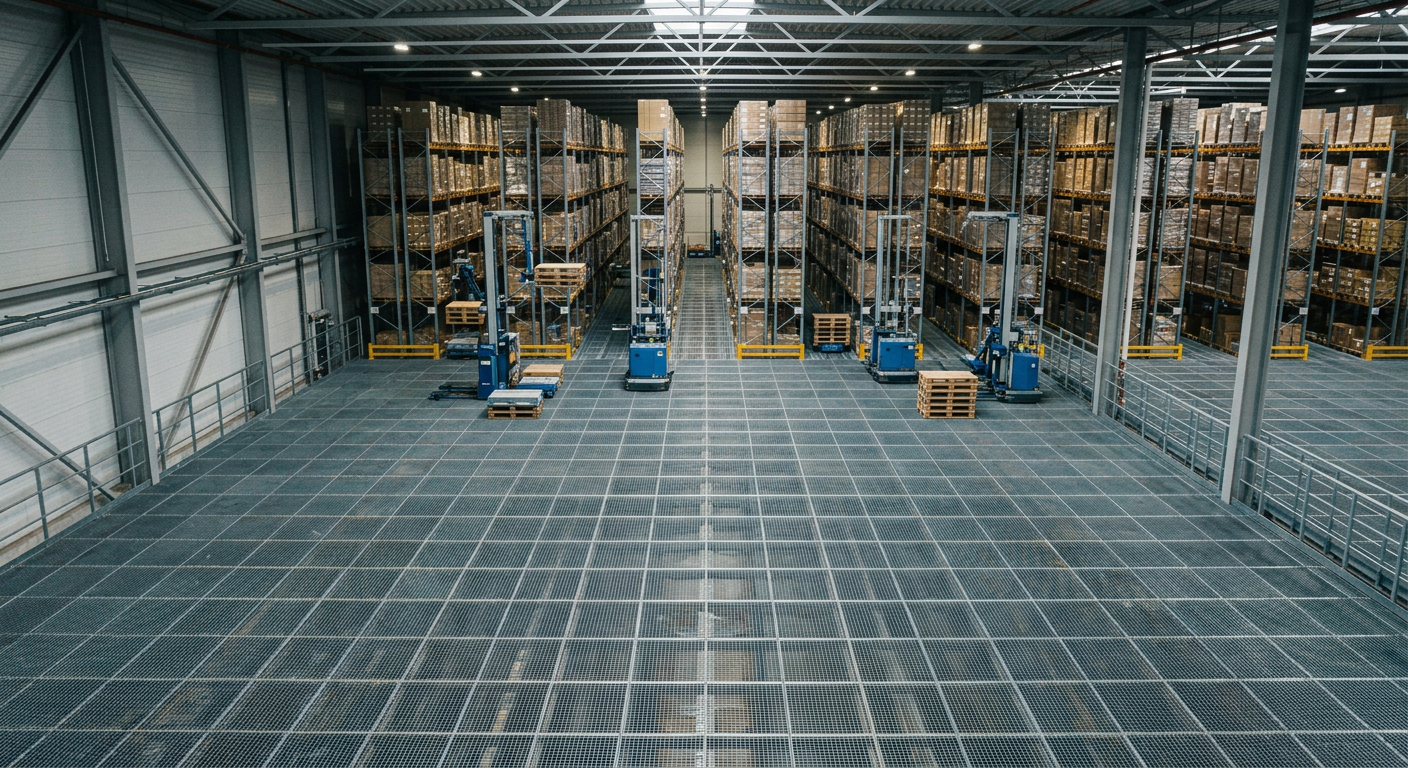

- Budowa bezpiecznych podestów roboczych i ciągów komunikacyjnych w halach produkcyjnych i magazynach, odpornych na ruch wózków widłowych.

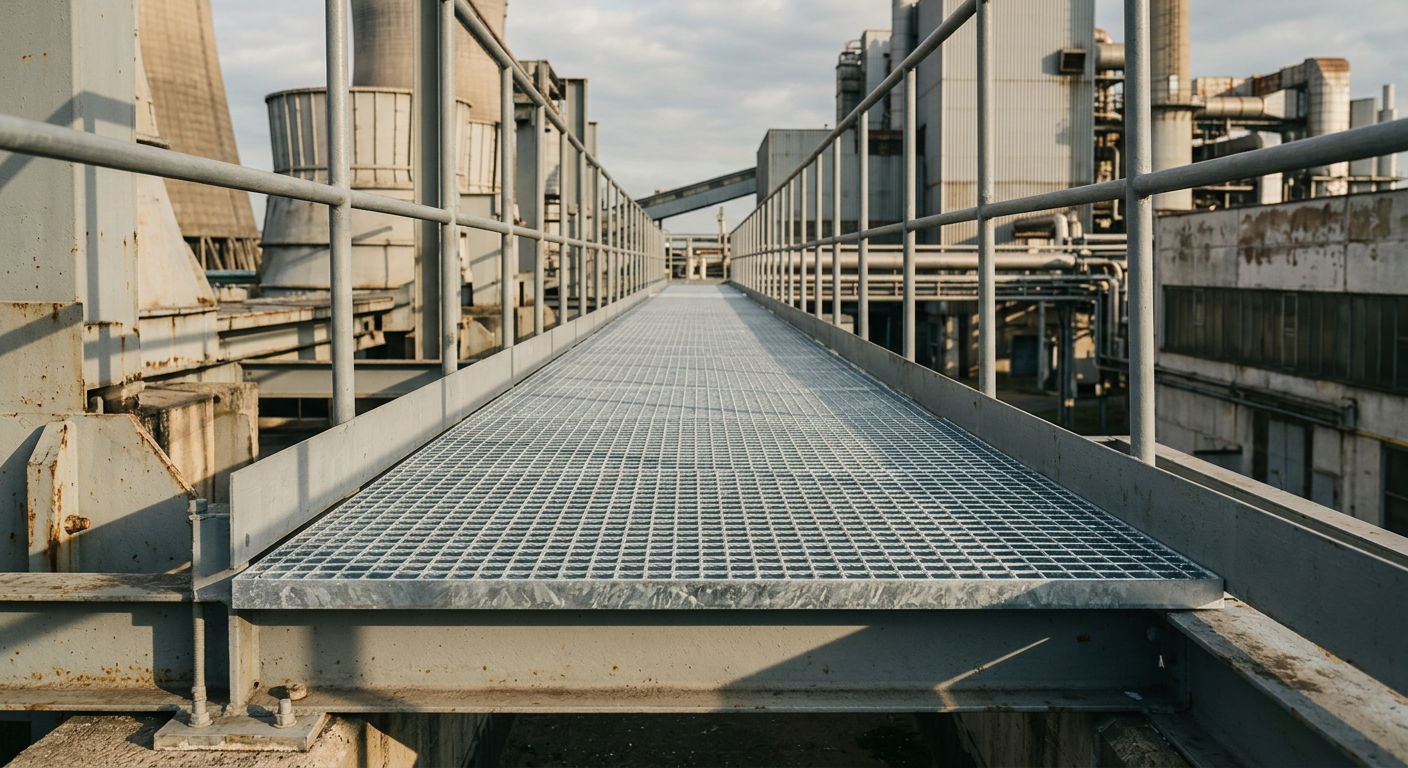

- Tworzenie trwałych kładek, pomostów i przejść technologicznych w obiektach energetycznych, oczyszczalniach ścieków i instalacjach chemicznych.
- Projektowanie wytrzymałych konstrukcji zewnętrznych, takich jak schody ewakuacyjne czy platformy serwisowe, odpornych na warunki atmosferyczne.
Krata zgrzewana czy prasowana którą wybrać do mojego projektu?
Wybierz kratę zgrzewaną, jeśli Twój projekt zakłada duże obciążenia dynamiczne, wibracje lub intensywny ruch kołowy. Jej monolityczna budowa zapewnia większą sztywność niż w przypadku kraty prasowanej. Proces zgrzewania tworzy nierozerwalne połączenia, co zapobiega powstawaniu luzów i „klawiszowaniu” podestu. Krata prasowana (wciskana), choć estetyczna, ma mniejszą odporność na siły skręcające i jest rekomendowana głównie do ruchu pieszego.
| Cecha | Krata zgrzewana | Krata prasowana (wciskana) |
|---|---|---|
| Odporność na drgania i obciążenia dynamiczne | Bardzo wysoka | Standardowa |
| Sztywność i stabilność konstrukcji | Bardzo wysoka | Dobra |
| Rekomendowane zastosowanie | Ruch kołowy, podesty maszyn, obiekty przemysłowe | Ruch pieszy, architektura, wypełnienia balustrad |
Jaką nośność i wytrzymałość mają kraty zgrzewane?
Nośność kraty zgrzewanej zależy od trzech kluczowych czynników: wymiarów płaskownika nośnego, jego rozstawu oraz odległości między podporami. Wysokość i grubość płaskownika to najważniejsze parametry. Im są większe, tym większe obciążenia krata może bezpiecznie przenieść. Na przykład, dla kraty z płaskownikiem 30x3mm, rozstawem oczek 34x38mm i rozpiętością 1000mm, nośność może wynosić około 250 kg/m2 przy równomiernie rozłożonym obciążeniu. Zakresy nośności dla typowych konfiguracji płaskowników (np. od 20x2mm do 70x5mm) wahają się od kilkudziesięciu do kilkuset kilogramów na metr kwadratowy, w zależności od rozpiętości. Szczegółowe wartości obciążeń dla różnych konfiguracji znajdują się w tabelach obciążeń, które są zgodne z normami takimi jak DIN 24537 czy PN-EN ISO 14122. Dostęp do dokumentacji technicznej jest niezbędny do bezpiecznego projektowania.
Kiedy stosować kraty antypoślizgowe? Rodzaje serracji

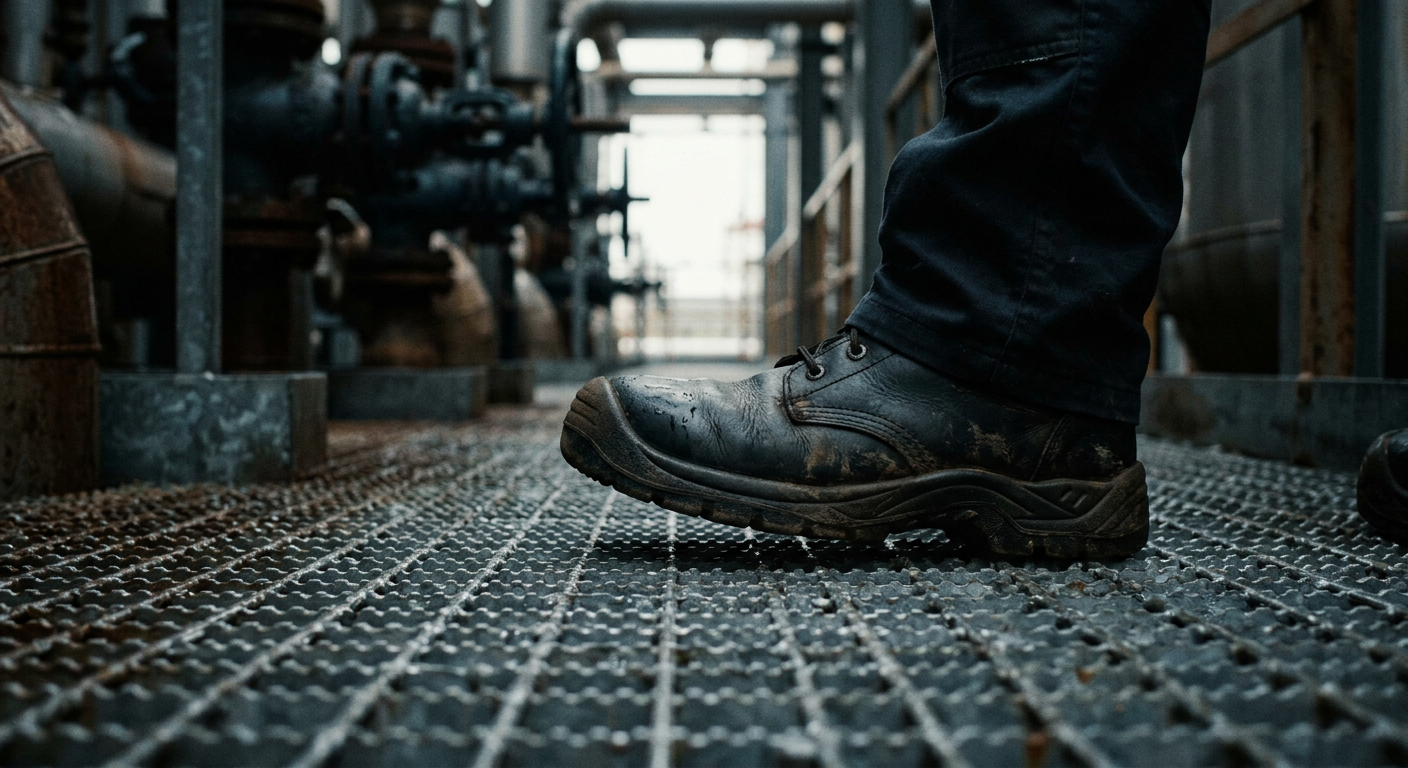

Kraty antypoślizgowe, czyli serratowane, należy stosować wszędzie tam, gdzie występuje podwyższone ryzyko poślizgu. Dotyczy to na przykład pomostów zewnętrznych, myjni, chłodni czy stref z wyciekami olejów. Ich skuteczność polega na specjalnych, ząbkowanych nacięciach na górnej krawędzi płaskowników nośnych. Te ostre krawędzie zapewniają doskonałą przyczepność podeszwy buta, nawet w obecności wody, lodu czy smarów, co znacząco podnosi poziom bezpieczeństwa. Wyróżnia się trzy główne typy serracji:
- S1 (serracja jednostronna): Nacięcia tylko na płaskownikach nośnych.
- S2 (serracja dwustronna): Nacięcia na płaskownikach nośnych i prętach poprzecznych.
- S3 (serracja pełna): Nacięcia na wszystkich elementach kraty, zapewniające najwyższy stopień antypoślizgowości.
Kryteria wyboru kraty pomostowej dla specyficznych zastosowań
Aby dobrać parametry kraty, należy precyzyjnie określić przewidywane obciążenie, rodzaj ruchu (pieszy, kołowy) oraz warunki środowiskowe. Prawidłowa konfiguracja gwarantuje bezpieczeństwo i optymalizację kosztów. Kluczowe decyzje obejmują:
- Określenie wymiaru płaskownika nośnego i rozstawu oczek – standardowy (np. 34×38 mm) dla ruchu pieszego, gęstszy dla ruchu wózków lub ochrony przed spadającymi przedmiotami.
- Wybór zabezpieczenia antykorozyjnego – cynkowanie ogniowe jest standardem przemysłowym zapewniającym wieloletnią ochronę, zwłaszcza na zewnątrz.
- Dopasowanie odpowiednich uchwytów montażowych, które gwarantują stabilne i bezpieczne zamocowanie kraty do konstrukcji nośnej.
Jak zamówić kraty zgrzewane dopasowane do indywidualnych potrzeb?
Aby zamówić kraty na wymiar, przygotuj podstawowe informacje o projekcie. Potrzebne będą wymiary podestów, przewidywane obciążenie i warunki pracy. Rysunki techniczne, nawet uproszczone, znacznie przyspieszają proces przygotowania oferty. Precyzyjne dane pozwalają na dobór optymalnego rozwiązania, które jest zarówno bezpieczne, jak i ekonomiczne. Fachowe doradztwo techniczne pomaga uniknąć błędów projektowych i zapewnia zgodność z normami.
Skonsultuj swój projekt z doradcami technicznymi, aby wybrać optymalne i bezpieczne rozwiązanie dla Twojej inwestycji!
Podsumowanie

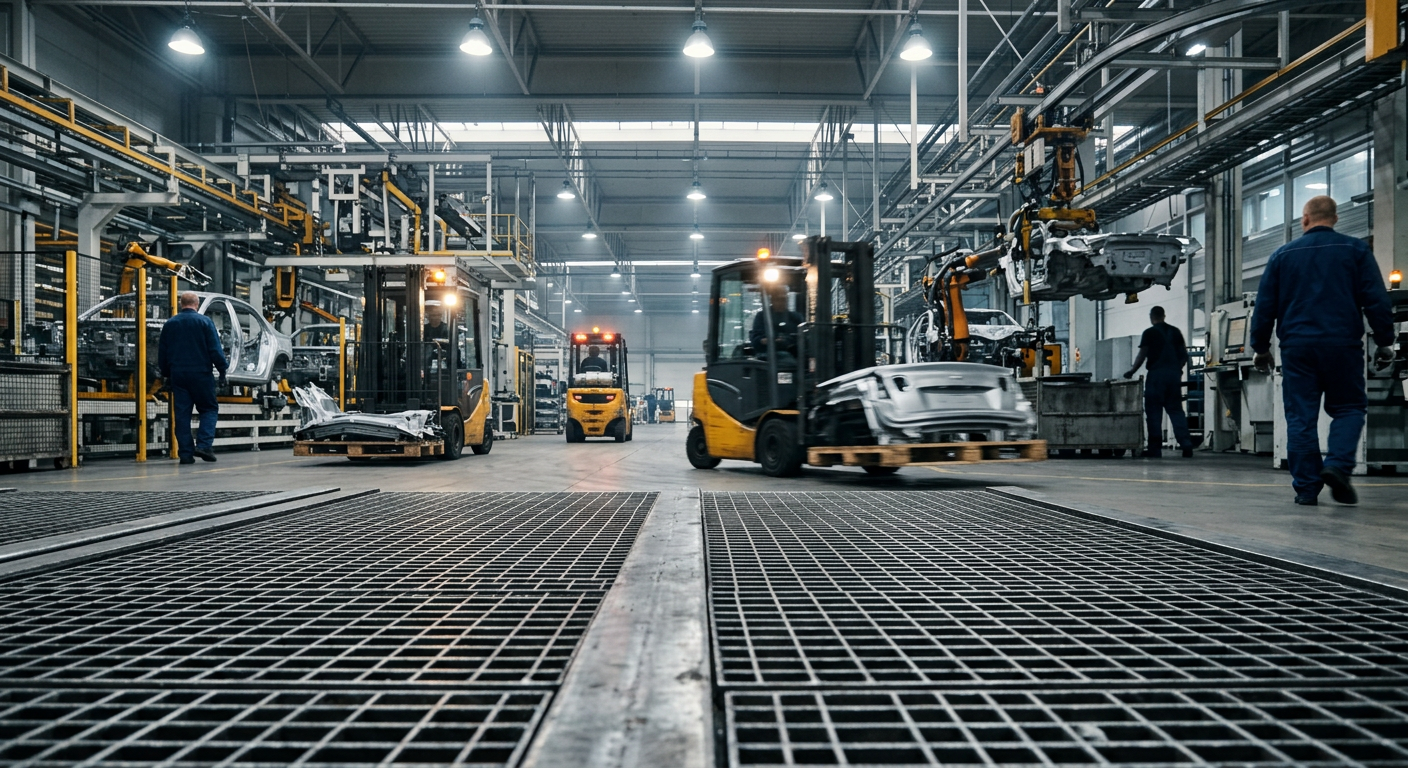

- Stosuj kraty zgrzewane w przemyśle ciężkim, energetyce, petrochemii oraz wszędzie tam, gdzie kluczowa jest odporność na wibracje, wysokie obciążenia dynamiczne (np. ruch wózków widłowych) i długotrwała stabilność.
- Pamiętaj, że jej monolityczna budowa, uzyskana przez precyzyjne zgrzewanie oporowe, zapewnia bardzo wysoką sztywność, eliminuje luzy i gwarantuje bezpieczeństwo zgodne z normami takimi jak PN-EN ISO 14122-2.
- Wybieraj wersję antypoślizgową (serratowaną) w miejscach mokrych, oleistych, zaśnieżonych lub oblodzonych, aby zapewnić wysokie bezpieczeństwo użytkowników i zminimalizować ryzyko wypadków.
- Korzystaj z doradztwa technicznego przy doborze parametrów, takich jak wymiar płaskownika i rozstaw oczek, co gwarantuje optymalną nośność, trwałość i efektywność kosztową inwestycji.
